ราคา 650 บาท

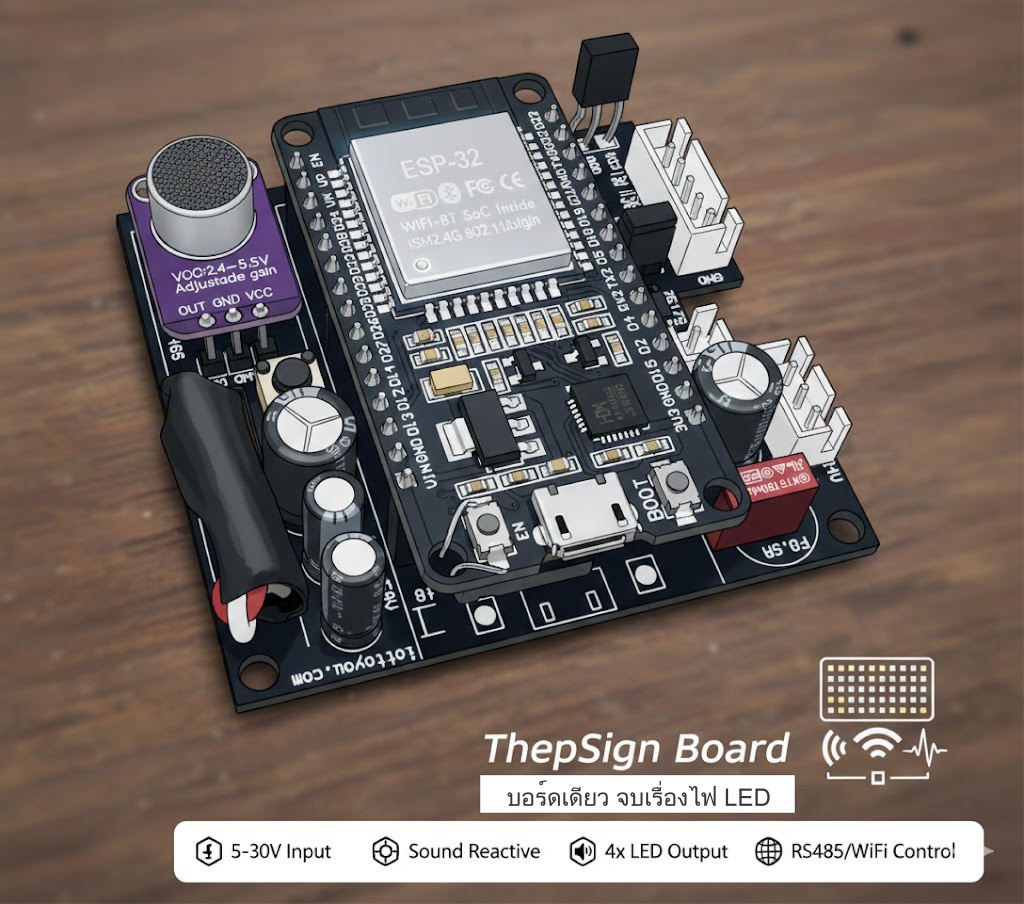

“บอร์ดเดียวจบ สยบทุกงานป้ายไฟ”
1. ข้อมูลทางเทคนิค (Specifications)
- Input Voltage: 5V – 30V DC (รองรับไฟ 5V, 12V, 24V)
- Protection: ฟิวส์ MTS0500A (500mA) ป้องกันวงจรควบคุมและ ESP32
- Signal Output: 5V Data (ขยายสัญญาณด้วยชิป 74HCT125)
- Built-in Features: ไมค์ MAX4466, ตัวรับรีโมท IR, ปุ่มกด Switch
- Communication: Wi-Fi และพอร์ต RS485 สำหรับคุมระยะไกล

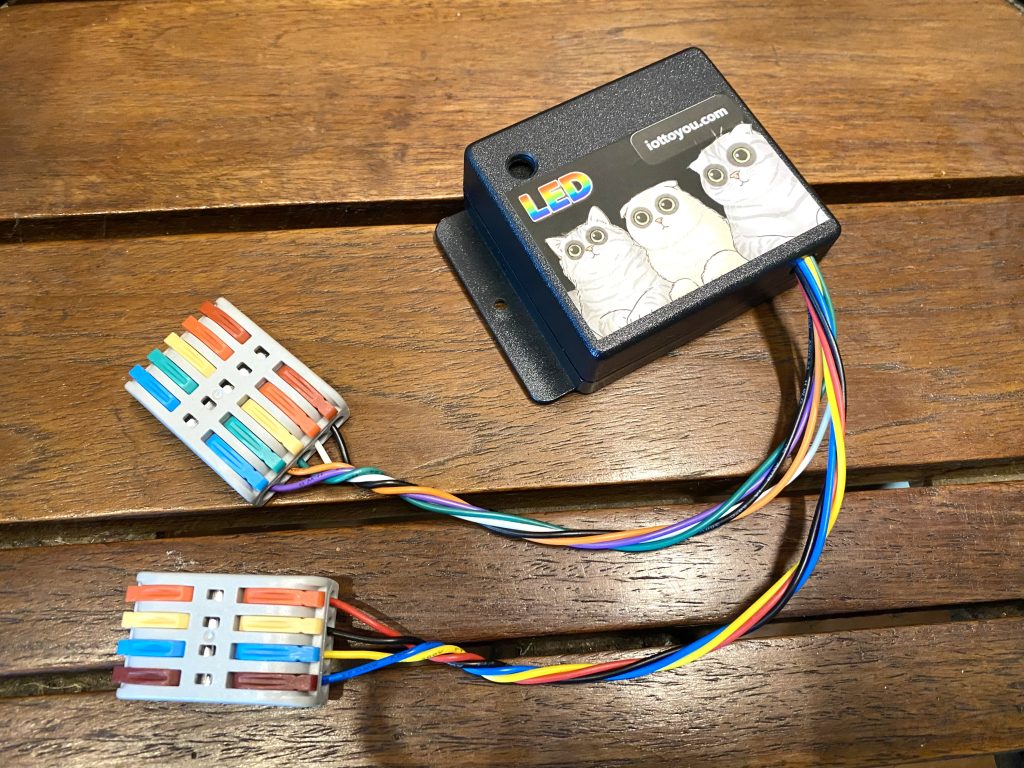

2. การเชื่อมต่อสายไฟ (Wiring Guide)
ชุดที่ 1: Main Power Input
- 🔴 สีแดง: ไฟบวก (+) 5V – 30V
- ⚫ สีดำ: กราวด์ (-)
ชุดที่ 2: RS485 Communication
- 🟡 สีเหลือง: RS485 (A)
- 🔵 สีน้ำเงิน: RS485 (B)
ชุดที่ 3: LED Outputs
- ⚫ สีดำ: กราวด์ (GND) [ต้องต่อร่วมกับกราวด์ของไฟเส้น]
- ⚪ สีขาว: ช่องที่ 1 (GPIO 4)
- 🟢 สีเขียว: ช่องที่ 2 (GPIO 14)
- 🟠 สีส้ม: ช่องที่ 3 (GPIO 25)
- 🟣 สีม่วง: ช่องที่ 4 (GPIO 26)
3. การตั้งค่าซอฟต์แวร์ WLED (Software Setup)
เมื่อเข้าหน้าตั้งค่าของ WLED ให้กำหนดค่าดังนี้:
ส่วนของ RS485 (สำคัญมาก):
- TX: GPIO 17
- RX: GPIO 16
- Control (Relay GPIO): กำหนดเป็น GPIO 5
- Invert: ต้อง ติ๊กถูก (Checked) ที่ช่อง Invert เพื่อควบคุมทิศทางข้อมูล
ส่วนของอุปกรณ์อื่นๆ:
- LED Channels: GPIO 4, 14, 25, 26
- Button: GPIO 27
- IR Receiver: GPIO 23
- Analog Mic: GPIO 36
4. การเลือกโหมดใช้งาน RS485 (Jumper Setting)
บนบอร์ดจะมีจุด Jumper เพื่อเลือกแหล่งที่มาของสัญญาณที่จะส่งออกทางสาย RS485 (เหลือง/น้ำเงิน):
- โหมดส่งสัญญาณ CH1 ระยะไกล: เซตจั๊มเปอร์เพื่อดึงสัญญาณจาก CH1 (GPIO 4) ส่งผ่าน RS485 เหมาะสำหรับใช้บอร์ด ThepSign ต้นทางส่งสัญญาณไปหาตัวรับปลายทางที่อยู่ไกล
- โหมดควบคุมผ่าน Serial (16, 17): เซตจั๊มเปอร์เพื่อรับ-ส่งข้อมูลที่ควบคุมจากขา GPIO 16 (RX) และ GPIO 17 (TX) ผ่าน RS485 สำหรับงานโปรเจกต์ที่ต้องการสั่งงานผ่านระบบ Serial
5. การแก้ไขปัญหา (Troubleshooting)
- RS485 รับ-ส่งไม่ได้: ตรวจสอบว่าเลือก Relay GPIO เป็นขา 5 และเลือกโหมด Invert แล้วหรือยัง
- สัญญาณ CH1 ไม่ไปปลายทาง: ตรวจสอบตำแหน่ง Jumper ว่าตั้งไว้ที่โหมดส่งสัญญาณ CH1 หรือไม่
- บอร์ดไม่บูต: เช็คฟิวส์ MTS0500A ว่าขาดหรือไม่
- ไฟ LED กระพริบ: เช็คการเชื่อมต่อสาย GND (สีดำ) ในชุดที่ 3 เข้ากับกราวด์ไฟเส้น
เสียบอุปกรณ์ครั้งแรก สามารถใช้โทรศัพท์ หรือคอมพิวเตอร์ในการเชื่อมต่อได้ ผ่าน WiFi HotSpot

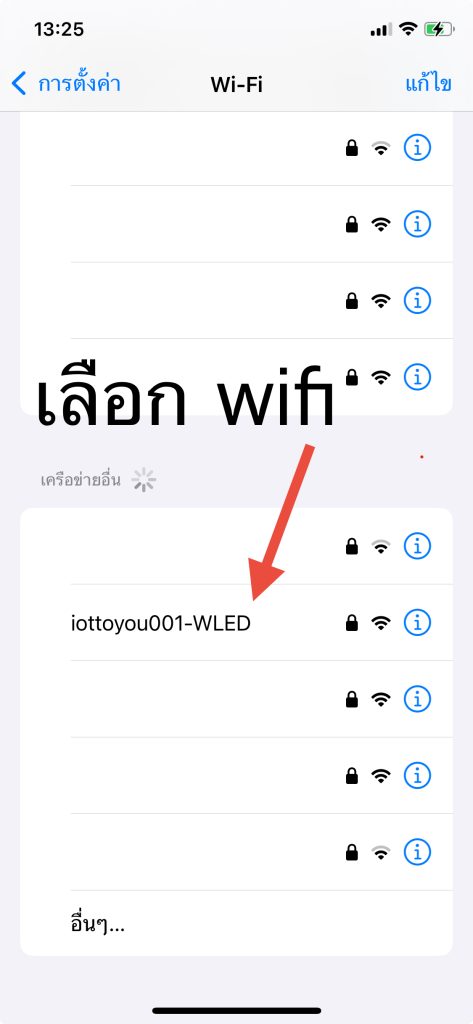

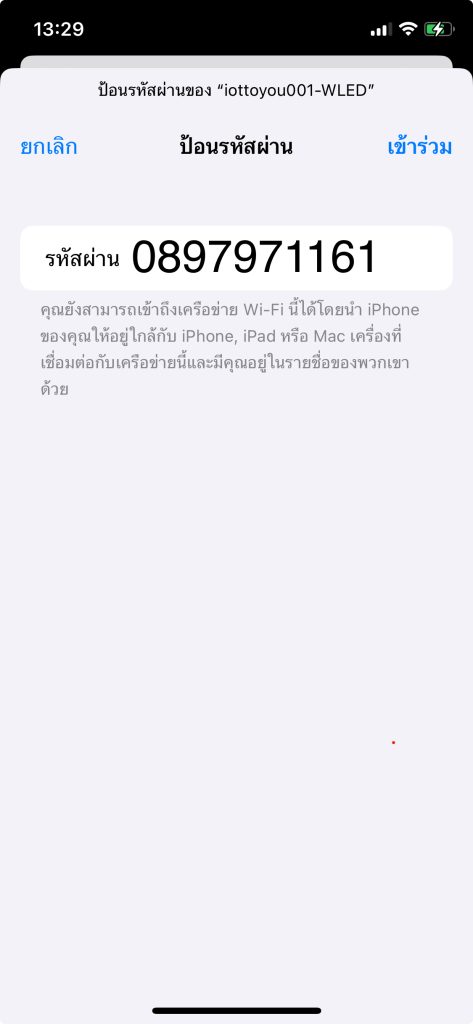

คลิกที่ Wifi เลือก iottoyou001-WLED รหัสผ่าน: 0897971161

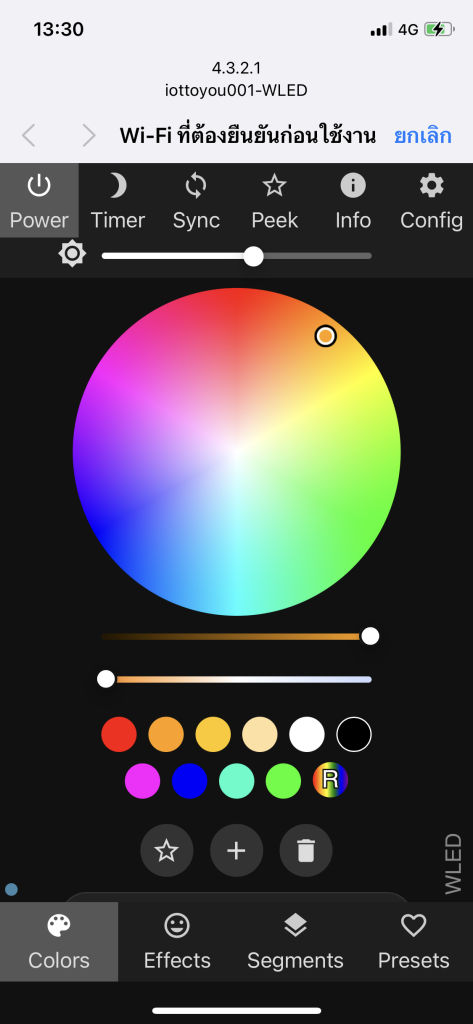

ถ้าเราใช้โทรศัพท์ โปรแกรมจะใช้ตัว Browser เปิดแบบอัตโนมัติ
สามารถควบคุมการแสดงผลระหว่างบอร์ด ThepSign กับ หลอด LED แบบ Pixel ได้ เข้าไปที่เมนู Effects เลือกเปลี่ยนสี ได้ที่เมนู Colors

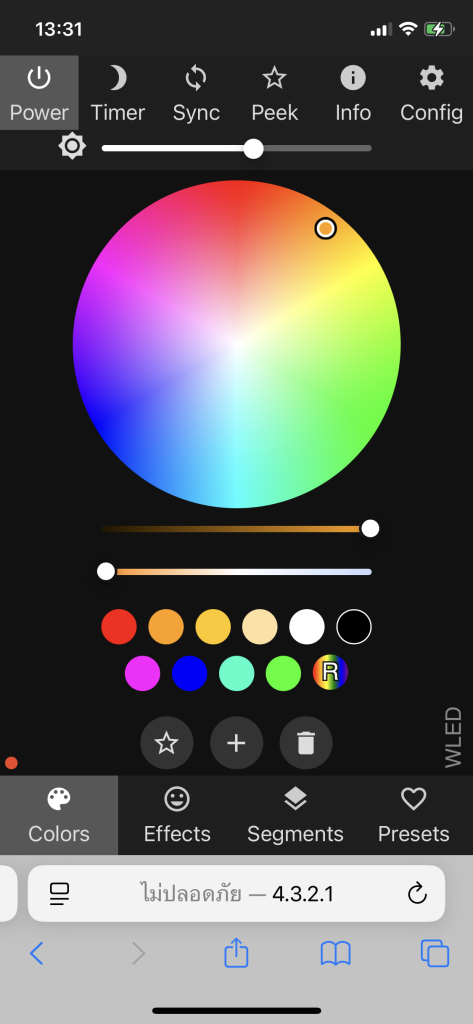

ถ้าระบบไม่เปิดอัตโนมัติ ให้ไปที่ Browser แล้วพิมพ์ 4.3.2.1 ตัวโปรแกรมก็จะแสดงผลขึ้นมาให้เราควบคุม

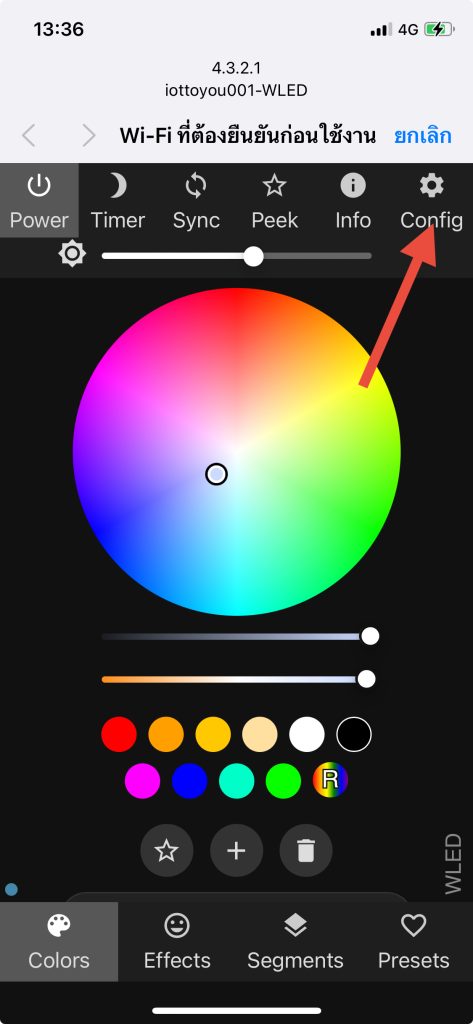

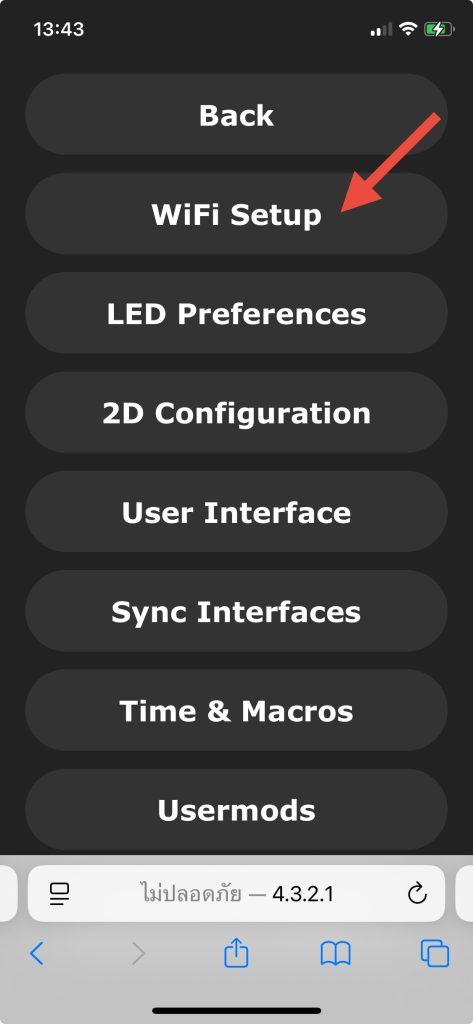

คลิกไปที่ Config เมนูด้านขวาบน ตามรูป เพื่อเข้าไป จัดการเรื่อง WiFi และตั้งค่า Hotspot ใหม่

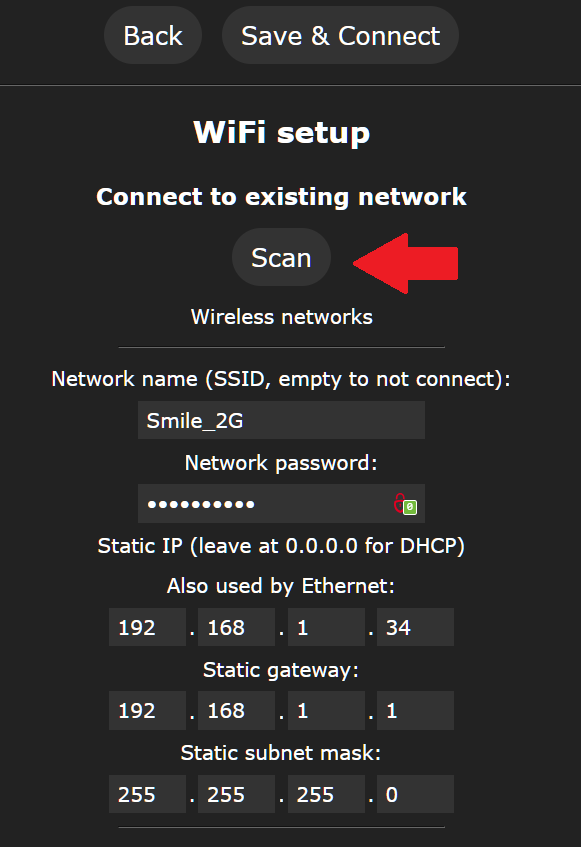

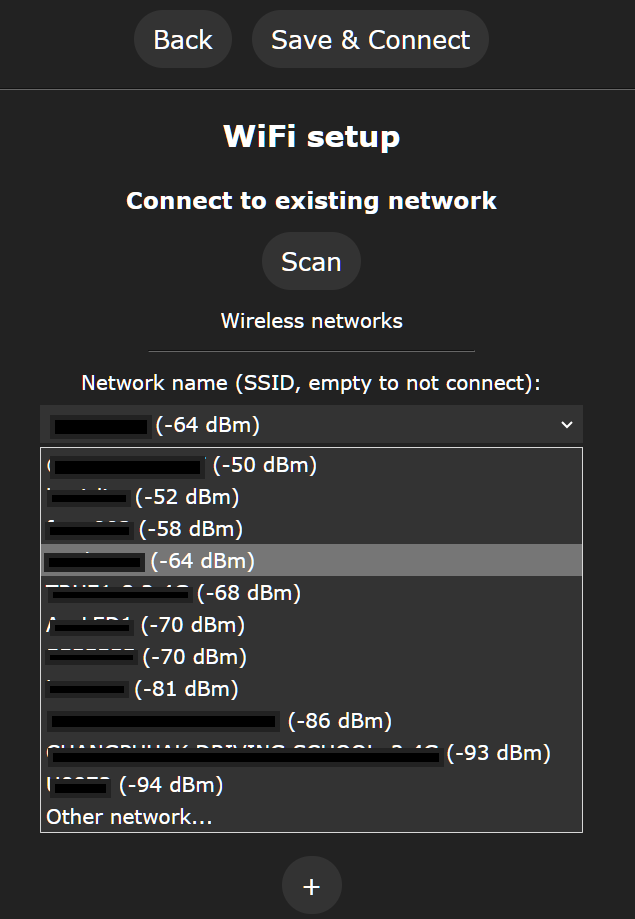

คลิก Scan สถานี Wifi ที่อยู่บริเวณนั้น และหาสถานี Wifi ของทางลูกค้า เลือก

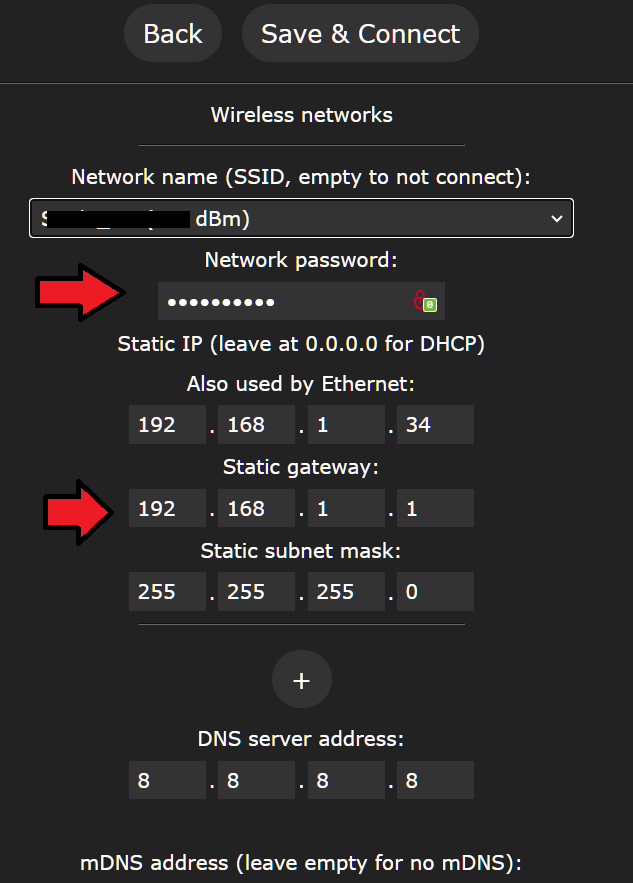

ใส่รหัสผ่าน WiFi
ถ้าต้องการ Fix IP สามารถกรอกค่า IP ในวงเครือข่ายของลูกค้าได้เลย (ไม่แนะนำ การใส่ตัวเลข IP ต้องเป็นผู้เชียวชาญเท่านั้น)
เลื่อนลงมาด้านล่าง เราสามารถแก้ WiFi HotSpot เป็นชื่อที่ลูกค้าต้องการได้ กำหนดชื่อ และรหัส ได้เลยครับ
ทำการดึงปลั๊กที่จ่ายไฟให้บอร์ด ThepSign นับ 1-10 เสียบปลั๊กเข้าไปใหม่ ระบบจะเป็นไปตามที่เราตั้งค่าไว้
