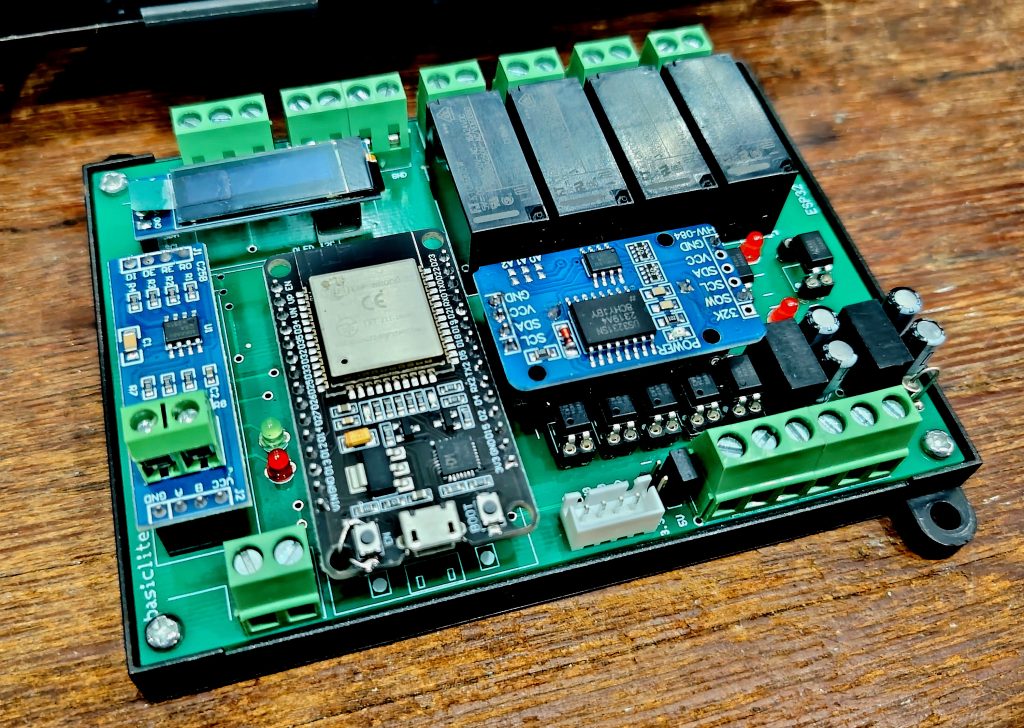

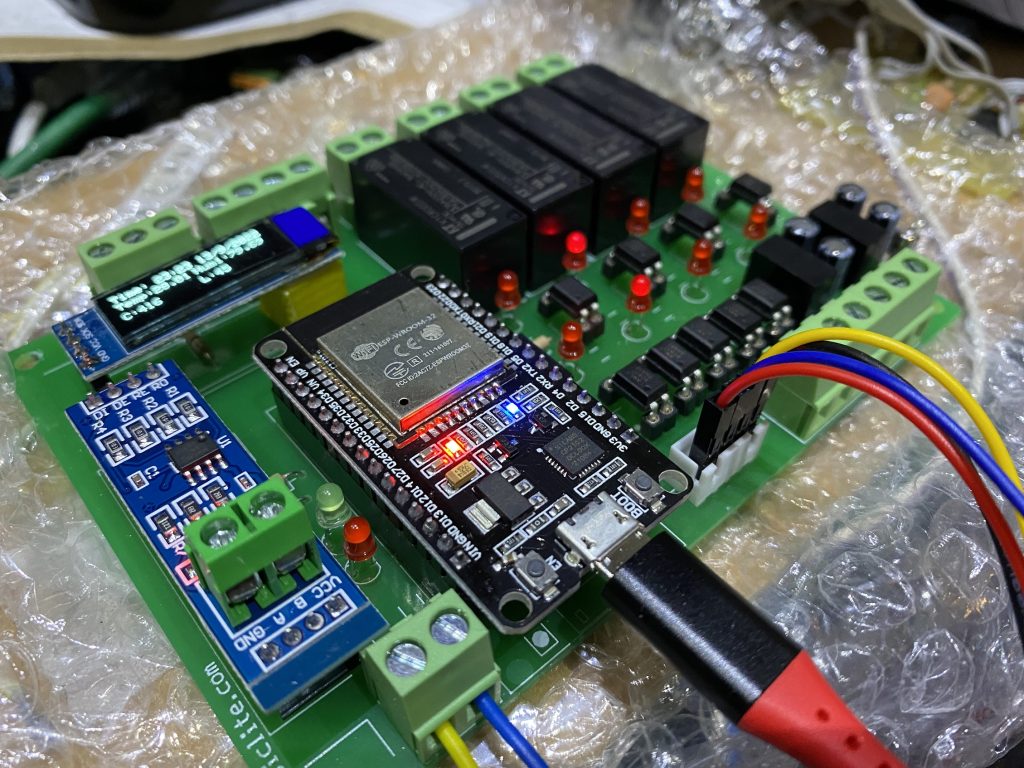

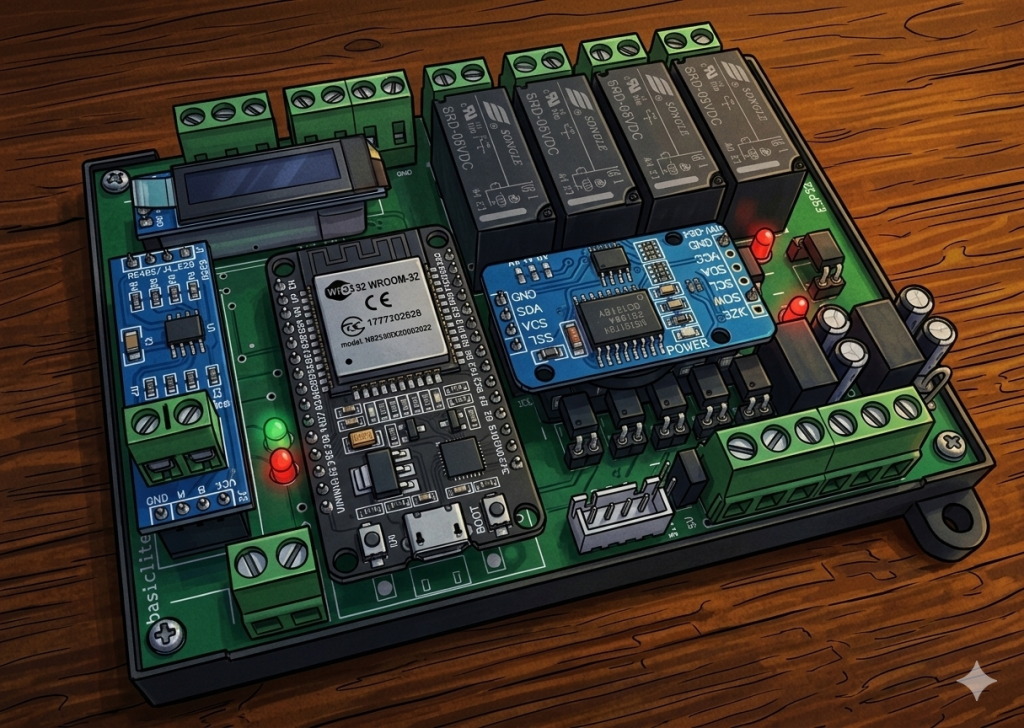

บอร์ดอเนกประสงค์ ESP32-RelayRs485 V1

บอร์ดควบคุมอเนกประสงค์ที่ออกแบบมาสำหรับงาน Industrial IoT, Smart Home และระบบควบคุมอัตโนมัติ โดยเน้นความครบครันในบอร์ดเดียว

ราคา 1,650 บาท

📦 [CORE MODULE] หัวใจหลักแห่งการประมวลผล

• ESP32-WROOM-32 ชิป WiFi/Bluetooth สุดทรงพลัง
• ▶️ Dual Core Power: ประมวลผลรวดเร็ว รองรับงาน IoT ที่ซับซ้อน
• ▶️ Connectivity Ready: เชื่อมต่อ WiFi/BLE ได้ในตัวไม่ต้องซื้อเพิ่ม
• ▶️ Versatile GPIOs: ควบคุม Peripheral ได้หลากหลาย

🔌 ระบบควบคุมและเอาต์พุต (Outputs)

• Relay 4 ช่อง: ควบคุมผ่าน GPIO D25, D12, D13, D4 รองรับโหลดสูงสุด 5A ต่อช่อง
• LED แสดงสถานะ: มีไฟ LED 2 จุด คือ D26 (สีเขียว) และ D27 (สีแดง) สำหรับใช้แสดงสถานะระบบหรือการรับส่งข้อมูล

📩 ระบบรับสัญญาณ (Inputs)

• Digital Input (6 ช่อง): ประกอบด้วยจุดต่อ D34, D35, D32, D33, D14 และเพิ่มช่อง D15 สำหรับใช้งานทั่วไป
• Analog Input (1 ช่อง): ช่อง A/D รองรับแรงดัน 0-3.3V สำหรับเชื่อมต่อเซ็นเซอร์อนาล็อก

📡 การเชื่อมต่อสื่อสาร (Communication)

• RS485 Port: ใช้ GPIO D17 (TX) และ D16 (RX) โดยมี D5 เป็นตัวควบคุมทิศทาง (Flow Control) แบบ Inverted Logic
• Serial Port (TX0/RX0): สำหรับเชื่อมต่อหน้าจอ Nextion หรือ เซ็นเซอร์ฝุ่น
• I2C Port: สำหรับต่อหน้าจอ OLED (0x3C) และสื่อสารกับชิปฐานเวลา DS3231 (RTC)

⚙️ ส่วนประกอบอื่นๆ

• Real-Time Clock: มีโมดูล DS3231 พร้อมถ่านสำรอง ช่วยให้ตั้งเวลาทำงานได้แม่นยำแม้ไม่มีเน็ต
• Power & Safety: มีไฟ LED แสดงสถานะ Power, จุดต่อไฟเลี้ยง 3.3V/5V และ Fuse 1A เพื่อความปลอดภัย

💡 จุดเด่น

1. Industrial Grade: รองรับ RS485 มาตรฐานอุตสาหกรรม
2. Compact All-in-One: รวม Relay, RTC, และช่องเชื่อมต่อจอไว้จบในบอร์ดเดียว
3. Flexible Inputs: มี Input ให้ใช้เยอะถึง 6 ช่อง เหมาะกับงานที่ต้องรับค่าจากสวิตช์หรือเซ็นเซอร์หลายจุด

💡 เหมาะสำหรับงานประเภทไหน?

1. Smart Solar Management: ดึงข้อมูล Inverter ผ่าน RS485 และสั่งคุมโหลดตามปริมาณแดด
2. Home / Farm Automation: ตั้งเวลาคุมปั๊มน้ำหรือไฟส่องสว่างด้วย RTC และรับค่าจากเซ็นเซอร์ความชื้น/ฝุ่น
3. Industrial Gateway: แปลงข้อมูลจาก Modbus RS485 ส่งเข้าระบบ Dashboard หรือ Home Assistant
4. Smart Energy: เชื่อมต่อ Huawei Inverter ผ่าน RS485 เพื่อบริหารจัดการพลังงานแสงอาทิตย์
5. Environment Monitor: อ่านค่าฝุ่น PM2.5 และแสดงผลผ่านจอ Nextion พร้อมสั่งเปิดพัดลมระบายอากาศอัตโนมัติ

Function	Pin/Terminal
Relays 1-4	GPIO 25, 12, 13, 4
Digital Inputs	D34, D35, D32, D33, D14, D15
Analog Input	A/D (3.3V Max)
Status LEDs	D26 (Green), D27 (Red)
I2C Bus	SDA (D21), SCL (D22)
